La vibración es un factor crucial que exige una consideración cuidadosa en el diseño, la operación y el mantenimiento de los intercambiadores de calor de condensación. Como proveedor líder de intercambiadores de calor de condensación, entendemos la importancia de abordar los problemas relacionados con la vibración para garantizar el rendimiento óptimo, la confiabilidad y la longevidad de nuestros productos. En esta publicación de blog, profundizaremos en las diversas consideraciones de vibración para condensar los intercambiadores de calor.
Fuentes de vibración en los intercambiadores de calor de condensación
Vibración inducida por flujo fluido
Una de las principales fuentes de vibración en los intercambiadores de calor de condensación es el flujo de fluido. Cuando el fluido (ya sea el líquido caliente o frío) pasa a través de los tubos o la cubierta del intercambiador de calor, puede generar fuerzas inestables. Por ejemplo, en un intercambiador de calor del tubo y de carcasa, el flujo de fluido a través de los tubos puede causar el desprendimiento de vórtice. El desprendimiento de vórtice ocurre cuando el flujo de fluido se separa de la superficie del tubo y forma vórtices alternos en el lado aguas abajo del tubo. Estos vórtices crean fuerzas fluctuantes que pueden inducir vibraciones en los tubos. Si la frecuencia del desprendimiento de vórtice coincide con la frecuencia natural de los tubos, puede ocurrir resonancia, lo que lleva a una vibración excesiva y potencialmente causando una falla del tubo.
La intensidad de la vibración inducida por flujo fluido depende de varios factores, incluida la velocidad del fluido, la densidad y la viscosidad, así como la geometría de los tubos del intercambiador de calor y el espacio entre ellos. Las velocidades de fluido más altas generalmente aumentan la probabilidad y la intensidad de la vibración. Por ejemplo, en un proceso químico donde el fluido tiene una velocidad de flujo alta, el riesgo de vibración inducida por el flujo se eleva significativamente. OfrecemosIntercambiador de calor para productos químicosDiseñado para soportar los flujos de fluido de energía y fluido de energía alta y alta velocidad, al tiempo que minimiza la vibración.
Resonancia estructural
La resonancia estructural es otra preocupación significativa en la condensación de intercambiadores de calor. Cada estructura tiene una frecuencia natural en la que vibra más fácilmente. Si una fuerza externa, como la generada por el flujo de fluido o el equipo mecánico cercano, tiene una frecuencia cercana a la frecuencia natural de la estructura del intercambiador de calor, puede ocurrir resonancia. La resonancia puede amplificar las amplitudes de vibración a niveles peligrosos, lo que lleva a la falla de fatiga de los componentes del intercambiador de calor, como tubos, láminas de tubo y conchas.
La frecuencia natural de una estructura de intercambiador de calor está influenciada por su masa, rigidez y características de amortiguación. Por ejemplo, un intercambiador de calor con una masa grande y baja rigidez tendrá una frecuencia natural más baja. Durante la fase de diseño, calculamos cuidadosamente las frecuencias naturales de nuestros intercambiadores de calor de condensación y tomamos medidas para garantizar que las frecuencias operativas del sistema no coincidan con las frecuencias naturales. Esto implica optimizar el diseño de los tubos, los soportes y la estructura general para ajustar las frecuencias naturales y aumentar la capacidad de amortiguación.
Vibración del equipo mecánico
Los intercambiadores de calor de condensación a menudo se instalan en instalaciones industriales donde hay otros equipos mecánicos, como bombas, compresores y ventiladores. La vibración generada por este equipo puede transmitirse al intercambiador de calor a través de la tubería o la estructura de soporte. Si la amplitud de vibración es lo suficientemente grande, puede causar daños a los componentes del intercambiador de calor con el tiempo.
Para mitigar el impacto de la vibración del equipo mecánico, recomendamos el aislamiento adecuado del intercambiador de calor del equipo vibratorio. Esto se puede lograr mediante el uso de conectores flexibles en el sistema de tuberías y la vibración, aislando los montajes para el intercambiador de calor. Nuestros ingenieros pueden proporcionar orientación sobre las técnicas de aislamiento apropiadas basadas en los requisitos de instalación específicos.
Efectos de la vibración en los intercambiadores de calor de condensación
Falla del tubo
La vibración excesiva puede conducir a una falla del tubo en los intercambiadores de calor de condensación. Los tipos más comunes de falla del tubo debido a la vibración son la falla de la fatiga y el desgaste de inquietud. La falla de la fatiga ocurre cuando los tubos están sujetos a tensiones cíclicas repetidas causadas por la vibración. Con el tiempo, estas tensiones cíclicas pueden hacer que las grietas se inicien y se propagan en las paredes del tubo, lo que eventualmente conduce a la ruptura del tubo.

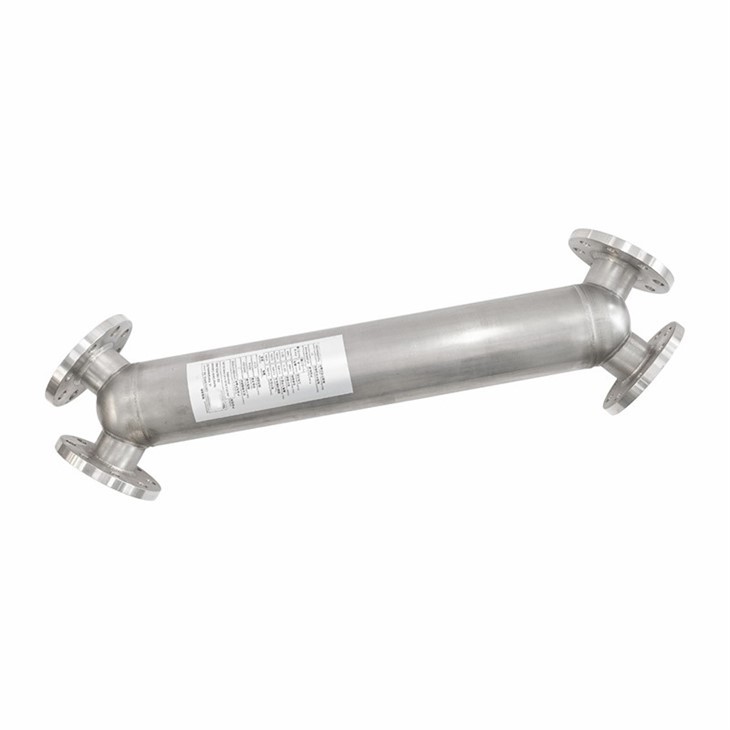

El desgaste de inquietud es otra forma de daño causado por la vibración. Ocurre cuando dos superficies en contacto, como el tubo y el soporte del tubo, experimentan un movimiento relativo de pequeña amplitud debido a la vibración. Este movimiento relativo puede causar desgaste y eliminación de material en las superficies de contacto, reduciendo el grosor de la pared de los tubos y aumentando el riesgo de falla. En una planta de procesamiento de alimentos, donde la higiene y la calidad del producto son de suma importancia, la falla del tubo puede contaminar el producto alimenticio. OfrecemosIntercambiador de calor de concha y tubo para la industria alimentariacon diseño de tubo mejorado y sistemas de soporte para evitar la falla del tubo debido a la vibración.
Eficiencia de transferencia de calor reducido
La vibración también puede tener un impacto negativo en la eficiencia de transferencia de calor de los intercambiadores de calor de condensación. Cuando los tubos vibran, se puede interrumpir la capa límite entre el fluido y la superficie del tubo. La capa límite es una capa delgada de fluido adyacente a la superficie del tubo donde la transferencia de calor se produce principalmente por conducción. La interrupción de la capa límite puede reducir el coeficiente de transferencia de calor efectivo, lo que lleva a una disminución en la tasa de transferencia de calor general.
Además, la vibración puede causar desalineación de los tubos y otros componentes en el intercambiador de calor, lo que puede impedir aún más el flujo de fluidos y reducir la eficiencia de transferencia de calor. Por ejemplo, si los tubos se desalinean debido a la vibración, la distribución del flujo de fluido puede volverse desigual, lo que resulta en que se utilicen algunos tubos bajo, mientras que otros están sobrefirados.
Generación de ruido
La vibración en los intercambiadores de calor de condensación puede generar ruido. El ruido puede ser una molestia en el lugar de trabajo y también puede indicar problemas potenciales con el intercambiador de calor. La vibración de alta frecuencia puede producir un sonido de silbido o zumbido alto, mientras que la vibración de baja frecuencia puede causar un ruido retumbante. Los niveles de ruido excesivos también pueden ser un signo de falla inminente, y es importante investigar la fuente del ruido y tomar acciones correctivas de inmediato.
Estrategias de mitigación de vibraciones
Optimización del diseño
Durante la fase de diseño de los intercambiadores de calor de condensación, empleamos varias estrategias para minimizar la vibración. Una de las consideraciones clave de diseño es el diseño y el espacio del tubo. Utilizamos simulaciones de Dinámica de Fluid Dynamics (CFD) (CAD) y de fluidos computacional para optimizar la disposición del tubo para reducir la probabilidad de desprendimiento de vórtice y vibración inducida por el flujo. Por ejemplo, el uso de un diseño de tubo escalonado en lugar de un diseño de línea en la línea puede interrumpir la formación de vórtices coherentes y reducir la amplitud de vibración.
También prestamos atención al diseño de los soportes del tubo. Los soportes de tubos diseñados adecuadamente pueden aumentar la rigidez de los tubos y reducir sus amplitudes de vibración. Por ejemplo, el uso de barras anti -vibración o soportes de red de red puede amortiguar de manera efectiva la vibración de los tubos. Además, optimizamos la estructura general del intercambiador de calor para aumentar su frecuencia natural y capacidad de amortiguación, reduciendo el riesgo de resonancia.
Selección de material
La elección de los materiales para la condensación de intercambiadores de calor también puede afectar sus características de vibración. Se prefieren materiales con alta resistencia y buenas propiedades de amortiguación. Por ejemplo, algunas aleaciones tienen una mejor resistencia de fatiga y capacidad de amortiguación en comparación con los metales puros. Al seleccionar los materiales apropiados, podemos mejorar la durabilidad del intercambiador de calor y reducir el riesgo de daño inducido por vibración.
En aplicaciones donde la higiene es crítica, como en las industrias farmacéuticas y alimentarias, ofrecemosIntercambiador de calor estérilHecho de materiales de alta calidad que son resistentes a la corrosión y el desgaste inducido por la corrosión y la vibración.
Monitoreo operativo
Una vez que se instala el intercambiador de calor de condensación y en funcionamiento, es esencial el monitoreo continuo de los niveles de vibración. Recomendamos el uso de sensores de vibración para medir la amplitud y frecuencia de vibración en diferentes ubicaciones en el intercambiador de calor. Al analizar los datos de vibración, podemos detectar signos tempranos de problemas relacionados con la vibración, como resonancia o vibración inducida por flujo excesivo, y tomar acciones correctivas antes de que causen daños significativos.
El mantenimiento e inspección regular también son cruciales. Durante el mantenimiento, verificamos el estado de los tubos, soportes de tubo y otros componentes para obtener signos de desgaste, fatiga o desalineación. Cualquier componente dañado o desgastado debe reemplazarse rápidamente para garantizar la operación segura y eficiente continua del intercambiador de calor.
Conclusión
La vibración es un problema complejo y crítico para condensar a los intercambiadores de calor. Como proveedor líder de intercambiadores de calor de condensación, estamos comprometidos a proporcionar a nuestros clientes productos de alta calidad diseñados y fabricados para minimizar la vibración y garantizar la confiabilidad a largo plazo. Al comprender las fuentes y los efectos de la vibración e implementar estrategias de mitigación apropiadas, podemos ayudar a nuestros clientes a evitar el costoso tiempo de inactividad y la falla del equipo.
Si está buscando un intercambiador de calor de condensación o tiene alguna pregunta sobre consideraciones de vibración, no dude en contactarnos para una consulta. Nuestro equipo de expertos está listo para ayudarlo a seleccionar el intercambiador de calor correcto para su aplicación específica y garantizar su rendimiento óptimo.
